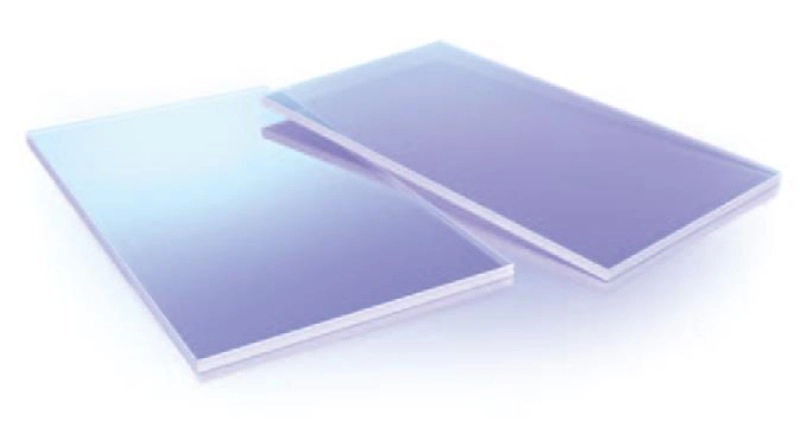

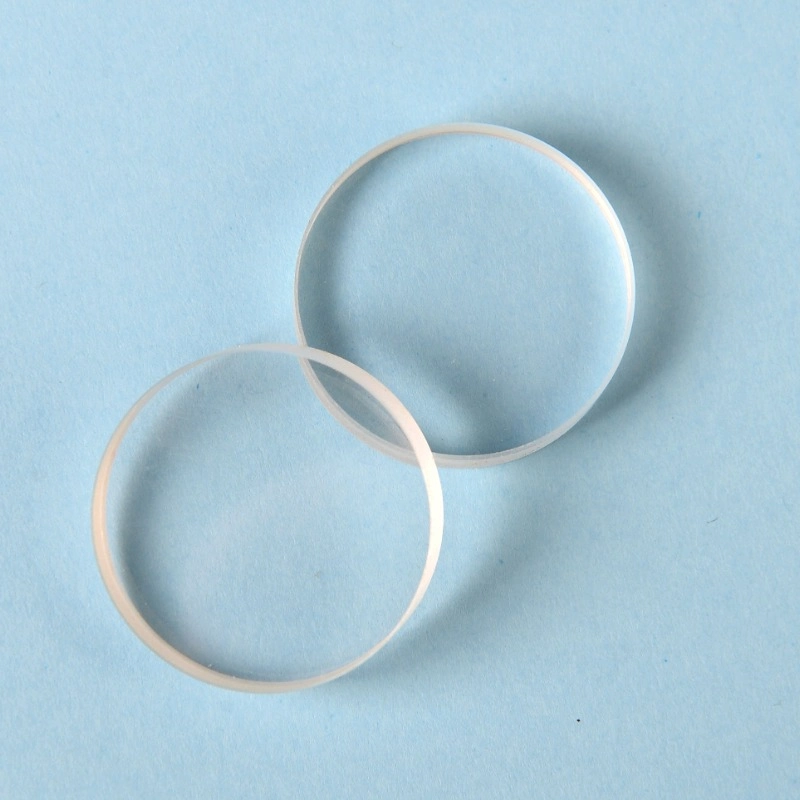

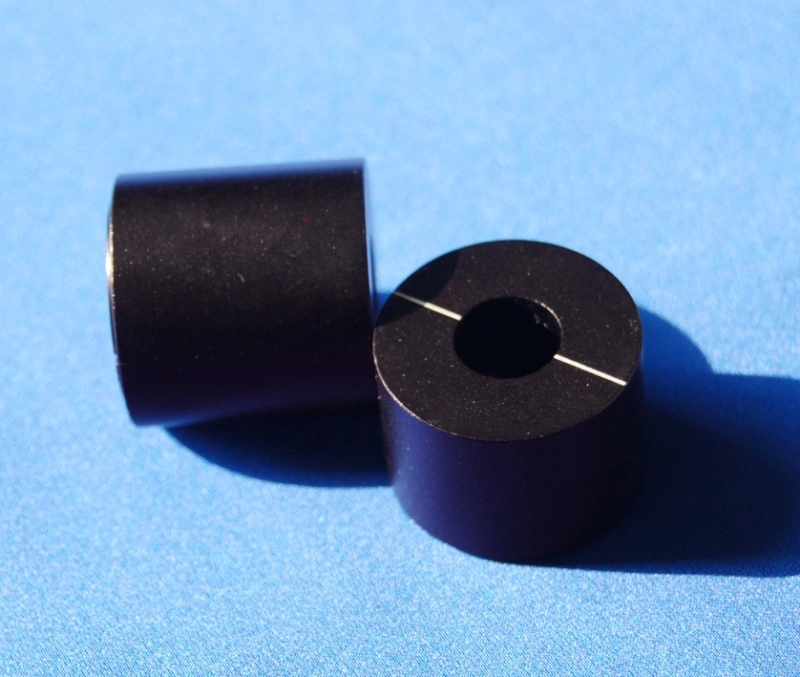

Polariseurs à couche mince
L’optique de polarisation est importante pour l’utilisation intra et extra cavité. En ayant des polariseurs à couche mince à contraste élevé dans leur conception, les ingénieurs laser peuvent économiser du poids et du volume dans leurs appareils sans influencer la sortie. Comparé au prisme polarisant, le polariseur a un angle incident plus grand et peut être fabriqué avec des ouvertures plus grandes. Par rapport aux polariseurs fabriqués à partir de cristaux biréfringents, l’avantage des polariseurs à couche mince est qu’ils peuvent être fabriqués dans de très grandes tailles, donc peuvent fonctionner dans un appareil laser à haute puissance ou énergie.
Les polariseurs à couche mince sont fabriqués à partir de matériaux composés qui comprennent un film polarisant, un film protecteur interne, une couche adhésive sensible à la pression et un film protecteur extérieur. Le polariseur est utilisé pour changer le faisceau non polarisé en faisceau polarisé linéaire. Lorsque la lumière traverse le polariseur, l’un des composants de polarisation orthogonale est fortement absorbé par le polariseur et l’autre composant est faiblement absorbé, de sorte que la lumière naturelle est convertie en lumière polarisée linéairement.
Spécifications WISOPTIC - Polariseurs à couche mince
Matériel |
BK7, UVFS |
Tolérance de diamètre |
+0,0/-0,15 mm |
Tolérance d’épaisseur |
± 0,1 mm |
Ouverture claire |
> 90% de la zone centrale |
Qualité de surface [S/D] |
< 20/10 [S/D] |
Distorsion du front d’onde transmis |
l/10 à 632,8 nm |
Parallélisme |
≤ 30 » |
Taux d’extinction (Tp/Ts) |
> 200:1 |
Revêtement |
Revêtement À haute teneur en LDT sur demande |
Seuil de dommages laser |
10 J/cm² à 1064 nm, 10 ns, 10 Hz |
Comparaison desdifférents matériaux despo larizers
YVO4 |
Calcite |
α-BBO |
Quartz |
|
Bande de transparence |
500-4000 nm |
350-2300 nm |
220-3000 nm |
200-2300 nm |
Type de cristal (uniaxial) |
Positif |
Négatif |
Négatif |
Positif |
Dureté mohs |
5 |
3 |
4.5 |
7 |
Coefficient de dilatation thermique |
aa=4,43x10-6/K |
aa=24,39x10-6/K |
aa=4x10-6/K |
aa=6,2x10-6/K |

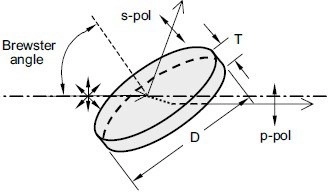

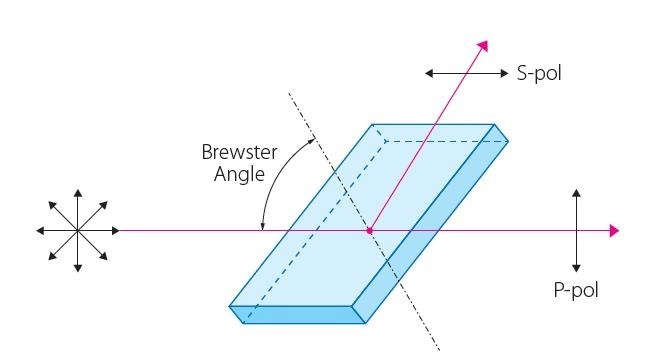

Carte de trajectoire optique des polariseurs à couche mince
