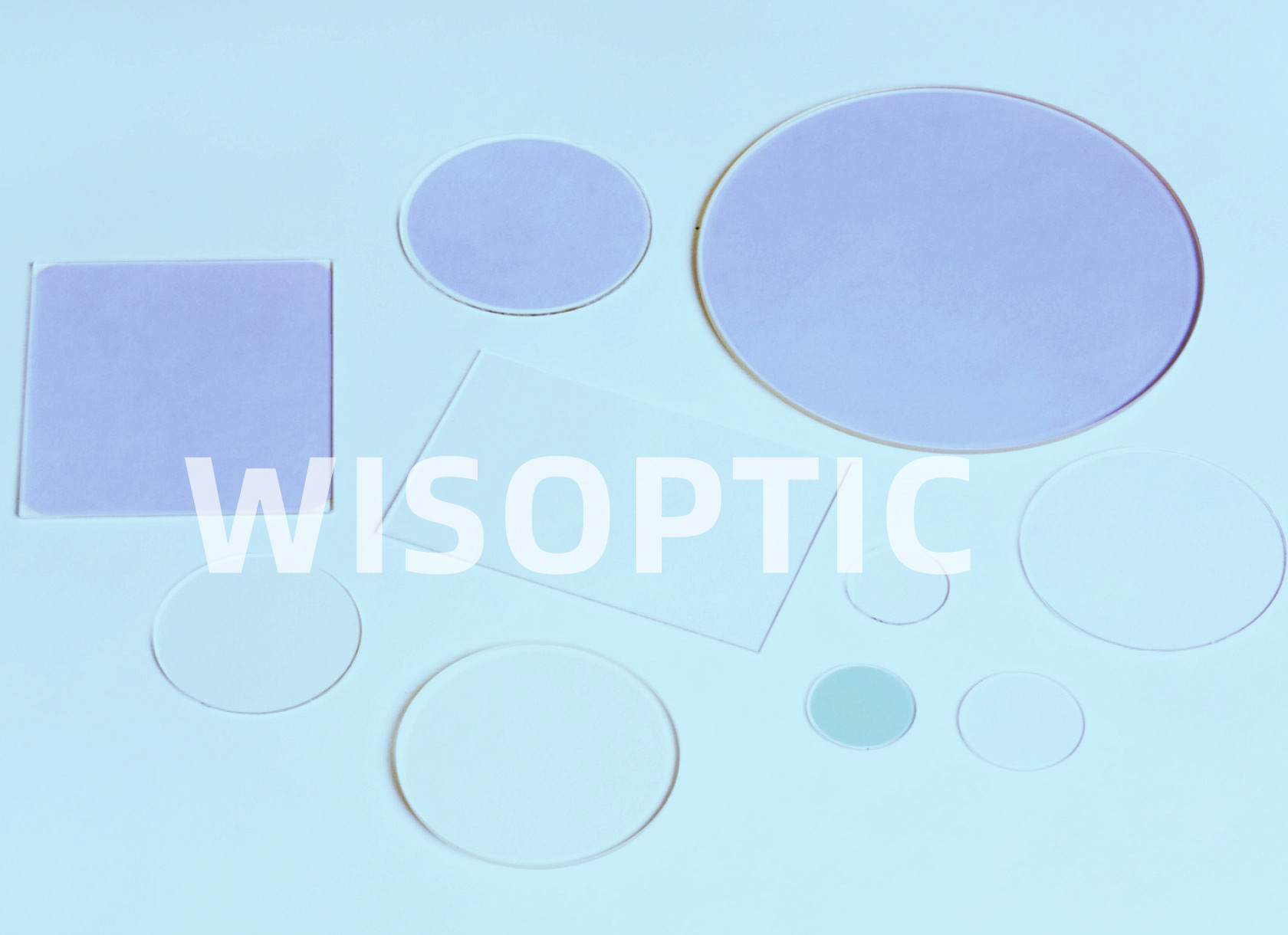

Fenêtres laser
Tailles allant de 3 à 500 mm avec une épaisseur à partir de 0,2 mm
Des dizaines de matériaux des catalogues de verre standard de Schott, Hoya, Ohara et CDGM
Matériaux infrarouges, y compris fluorures, Ge, Si, ZnS et ZnSe

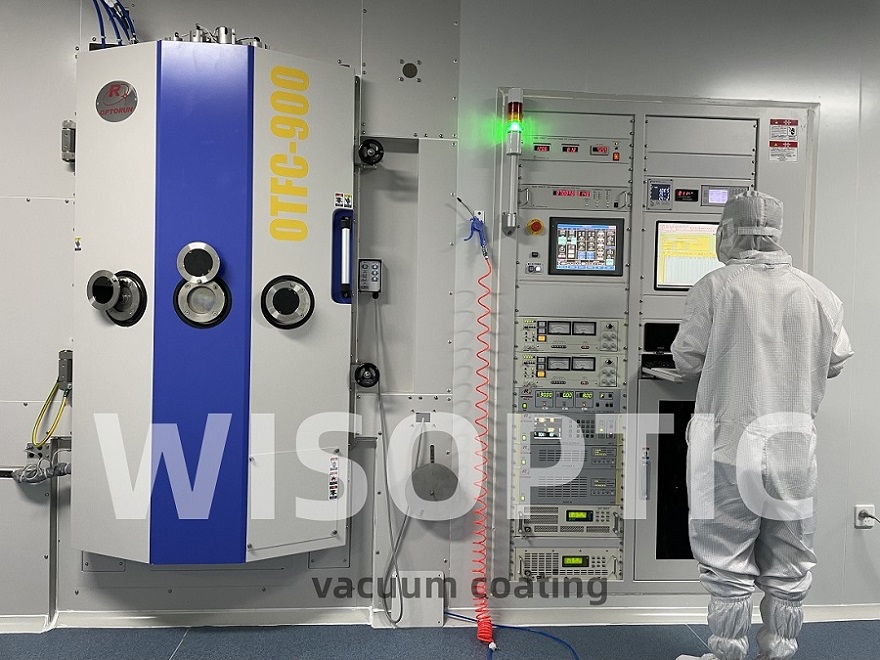

Grande variété de revêtements anti-reflet, y compris large bande, ligne laser et conducteur ITO
Options de revêtement à rotation rapide sur des substrats non revêtus prêts à l'emploi
Dimensionnement personnalisé rapide de tous les matériaux de verre flotté
Prix et délais compétitifs
Les fenêtres optiques sont réalisées sous la forme de plaques planes d'un milieu transparent qui laisse la lumière entrer dans un instrument. Les fenêtres ont une transmission optique élevée avec peu de distorsion du signal transmis, mais ne peuvent pas modifier le grossissement du système. Fenêtres souvent utilisées pour isoler les systèmes ou composants optiques contre les influences néfastes de l'environnement. Par exemple, la plupart des photodiodes et autres types de photodétecteurs contiennent souvent une fenêtre optique au-dessus de leur zone sensible à la lumière pour la protéger contre la saleté, les influences corrosives et les dommages mécaniques. De même, les boîtiers des lasers sont souvent protégés par des fenêtres optiques afin de préserver le boîtier de toute poussière. Certaines fenêtres de visualisation laser sont conçues pour transmettre la lumière visible à des fins d'inspection, tout en bloquant la lumière laser (par exemple dans l'infrarouge) pour des raisons de sécurité laser.
Lors du choix d'une fenêtre, l'utilisateur doit considérer si les propriétés de transmission du matériau et les propriétés mécaniques du substrat sont compatibles avec les exigences spécifiques de l'application. Les matériaux optiques couramment utilisés pour les fenêtres optiques sont des verres tels que la silice fondue et le BK7 pour la lumière visible ou proche infrarouge. Pour l'optique infrarouge à des longueurs d'onde plus longues, on utilise également divers types de matériaux cristallins tels que le fluorure de calcium, ainsi que des semi-conducteurs comme le séléniure de zinc, le silicium et le germanium. Le revêtement est une autre question importante pour choisir une fenêtre appropriée. Pour minimiser les reflets, on utilise généralement des revêtements anti-reflets. Ceux-ci ne fonctionnent bien que dans une gamme de longueurs d'onde limitée. Il existe des revêtements à large bande fonctionnant dans une large plage de longueurs d'onde, mais généralement avec une suppression des réflexions inférieure à celle que les revêtements à bande étroite (disponibles pour de nombreuses applications de lignes laser) peuvent atteindre dans une petite plage de longueurs d'onde.
Spécifications WISOPTIC - Fenêtres Laser
Standard |
Haute précision |
|
Matériel |
Silice fondue BK7 ou UV |
|
Tolérance de diamètre |
+0,0/-0,2mm |
+0,0/-0,1 millimètre |
Tolérance d'épaisseur |
± 0,2 mm |
|
Ouverture claire |
||
Qualité de surface [S/D] |
< 20/10 [S/D] |
|

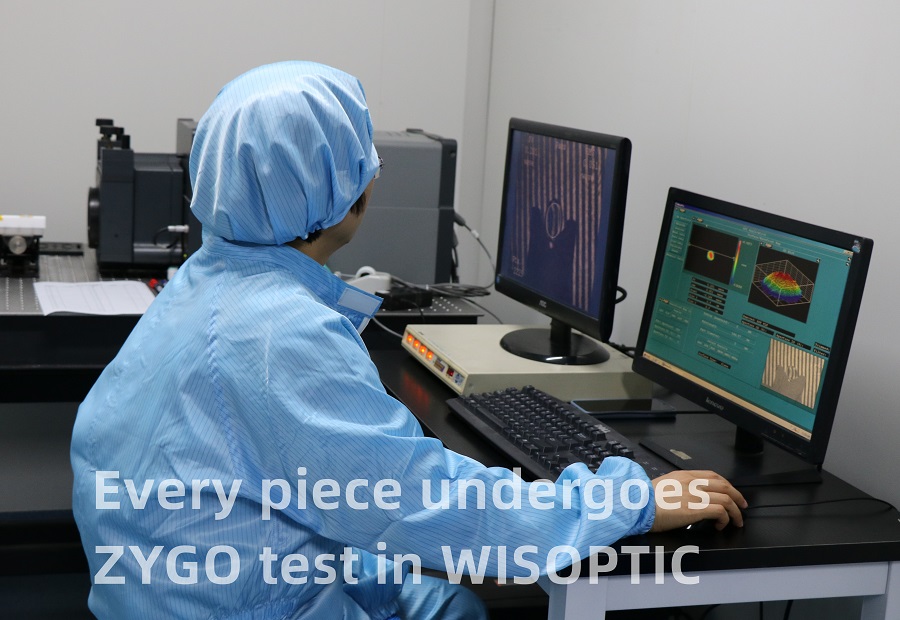

Distorsion du front d’onde transmis |
λ/4 à 632,8 nm |
λ/10 à 632,8 nm |
Parallélisme |
≤ 30" |
dix |
Chanfreins |
0,50mm ×45° |
0,25 mm × 45° |
enrobage |
À la demande |
