Pilotes de cellule BBO Pockels

Temps de montée/descente HV: 2-4 ns @ 800 V, 6-12 ns @ 2400 V, 10-20 ns @ 4000 V

Amplitude d’impulsion HV jusqu’à 4,5 kV

Taux de répétition d’impulsions jusqu’à 200 kHz

  Contact maintenant
Détails du produit

Pilote de cellule Pockels pour la commutation Q des lasers pompés par lampe de poche


Ces pilotes sont conçus pour la commutation Q de lasers pompés par lampe de poche nanoseconde sans utiliser de plaques de retard de phase, par exemple pour entraîner une cellule DKDP Pockels dans des lasers YAG pour la thérapie esthétique. Une haute tension est appliquée à la cellule pockels afin d’inhiber l’oscillation. La cellule de Pockels est ouverte par une impulsion de polarité négative permettant au laser de rayonner.

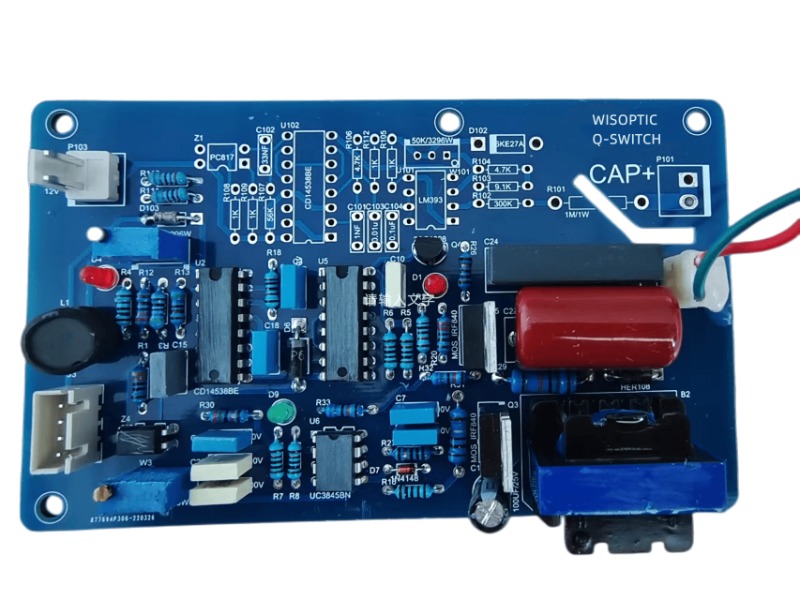

Pockels Cell Drivers


Pockels Cell Driver Spécifications générales


Types

PCD-2.5V-30

PCD-4.5V-10

PCD-2.5V-200/FS

PCD-2.5V-100/FS

Tension de fonctionnement HV maximale

3 kV

4,5 kV

3 kV

3 kV

Polarité de sortie

Négatif

Négatif

Bipolaire

Négatif

Temps de montée de l’impulsion HV (typique)

-

-

7 -9 ns

-

Temps de chute du pouls HT (typique)

7-9 ns

14 -18 ns

7 -9 ns

7 -9 ns

Taux maximal de répétition du pouls HT

30 kHz

10 kHz

200 kHz

150 kHz

Amplitude d’impulsion de déclenchement externe

3-5 V TTL (10 mA)

Alimentation CC

23-25 V, 1,5 A

23-25 V, 4,5 A

Alimentation HT

2,2 kV, 7 W

4 kV, 7 W

2,2 kV, 60 W

2,2 kV, 40 W
