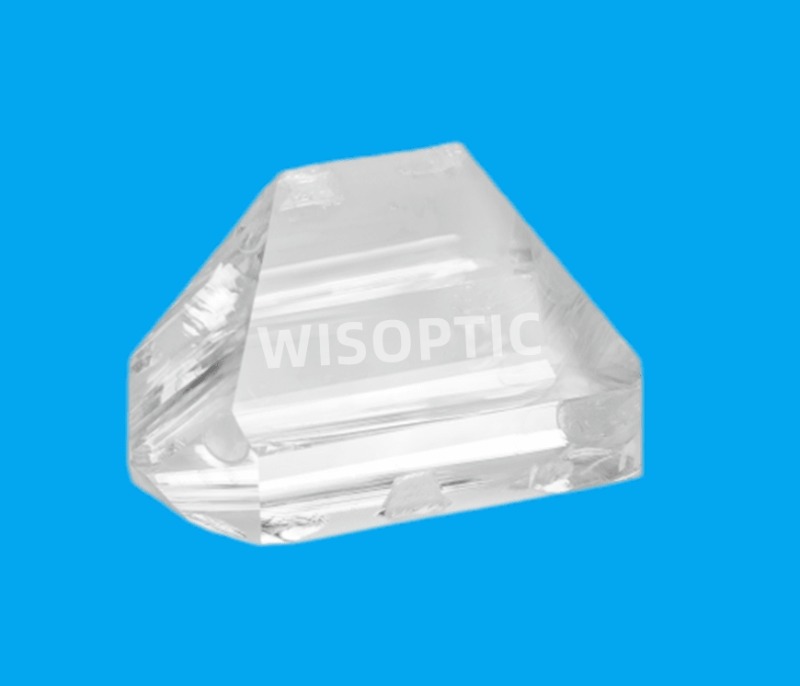

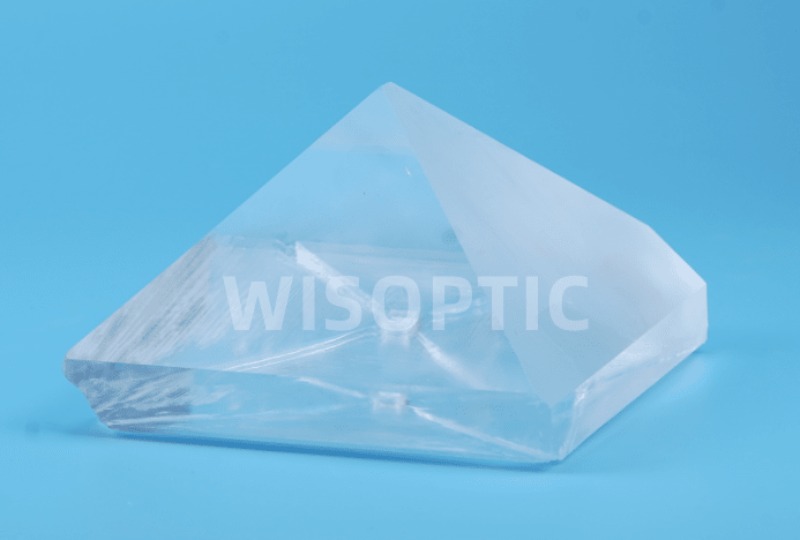

Cristal RTP
• Haute homogénéité
• Excellente qualité interne
• Haute résistivité électrique
• Qualité supérieure de polissage de surface
• Correspondance précise des paires
• Prix compétitif
• Production de masse, livraison rapide
RTP (RbTiOPO4) est un isomorphe du cristal KTP. Le RTP présente de nombreux avantages, par exemple un grand coefficient optique non linéaire, un grand coefficient E-O , un seuil de dommage élevé (environ 1,8 fois de KTP), une résistivité élevée, un taux de répétition élevé, aucune hygroscopie et aucun effet piézo-électrique induit avec des signaux électriques jusqu’à 60 kHz. La plage de transmission de RTP est de 350 nm à 4500 nm.
Le cristal RTP est largement utilisé dans le système de commutation Q laser avec une répétition à haute fréquence, une puissance élevée et une largeur d’impulsion étroite. Les dispositifs RTP E-O ne sont pas seulement utilisés dans le micro-usinage laser et la télémétrie laser, mais aussi dans les grands projets d’exploration scientifique en raison de leurs excellentes performances globales.
Spécifications standard WISOPTIC - RTP
Tolérance de dimension |
± 0,1 mm |
Tolérance d’angle |
< ± 0,25° |
Platitude |
< l/8 à 632,8 nm |
Qualité de surface |
< 10/5 [S/D] |
Parallélisme |
< 20 » |
Perpendicularité |
≤ 5' |
Chanfrein |
≤ 0,2 mm à 45° |
Distorsion du front d’onde transmis |
< l/8 à 632,8 nm |
Ouverture claire |
> 90% zone centrale |
Revêtement |
Revêtement AR: R<0.1% @ 1064nm |
Seuil de dommages laser |
600 MW/cm2 pour 1064nm, 10ns, 10Hz (enduit AR) |
Caractéristiques principales - RTP
• Large plage de transparence (350nm-4500nm)
• Homogénéité fiable
• Non hygroscopique
• Seuil de dommages élevé induit par le laser
• Faibles pertes d’absorption
• Stabilité sur une large plage de température (-50°C ~+70°C)
Applications principales - RTP
• Deuxième génération harmonique (SHG)
• Modulateurs E-O, commutateurs optiques, coupleurs directionnels
• Sources paramétriques optiques (OPG, OPA, OPO) pour une sortie accordable de 0,4 à 4,5 μm
Propriétés asic - RTP
Structure cristalline |
Orthorhombic |
Paramètre de réseau |
a = 12,96 Å, b = 10,56 Å, c = 6,49 Å |
Point de fusion |
environ 1000 °C |
Dureté mohs |
environ 5 Mohs |
Densité |
3,6 g/cm3 |
Coefficients de dilatation thermique |
αx = 1,01 × 10-5 /K, αy = 1,37 × 10-5 /K, αz = - 4,17 × 10-6 /K |
Équations de Sellmeier (λ en μm) |
nx2 = 2,15559 + 0,93307 [1 - (0,20994 / λ)2] - 0,01452 λ2 ny2 = 2,38494 + 0,73603 [1 - (0,23891 / λ)2] - 0,01583 λ2 nz2 = 2,27723 + 1,11030 [1 - (0,23454 / λ)2] - 0,01995 λ2 |
Coefficient therm-optique |
dλ/dT = - 0,029 nm /°C |
Constantes électro-optiques (Coupe en Y) (Coupe X) |
r33 = 38,5 pm/V r33 = 35 pm/V, r23 = 12,5 pm/V, r13 = 10,6 pm/V |
Résistivité électrique |
environ 10 11-1012 Ohm·cm |
Tension statique demi-onde à 1064 nm |
4 × 4 × 20 mm : 1 600 V 6 × 6 × 20 mm : 2 400 V 9 × 9 × 20 mm : 3 600 V |
Taux d’extinction |
> 20 dB à 633 nm |
